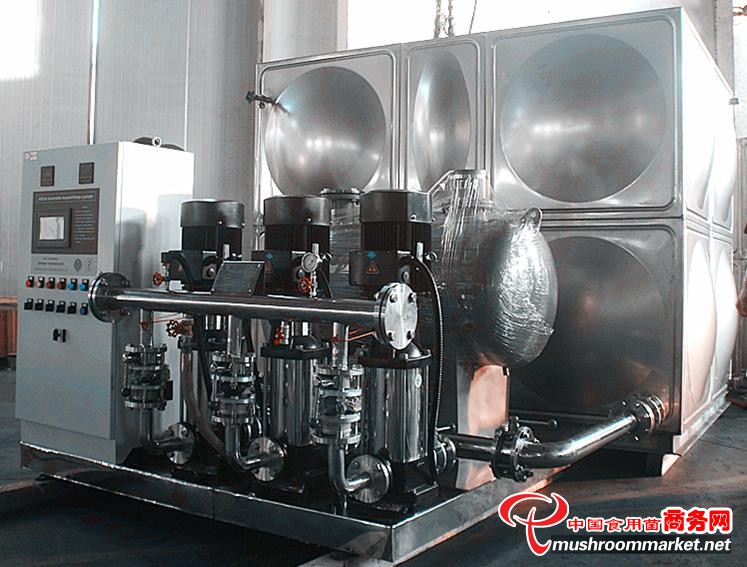

箱式无负压管网叠压供水设备

上海南元箱式无负压管网叠压供水设备利用了市政管网压力叠压供水。主要利用流量控制器对市政供水与水箱供水进行切换。本套设备共有两个流量控制器，一个流量控制器装在市政来水处，一个流量控制器装在水箱出水处，两者进行切换。当市政压力大于设定压力值时，即正常供水时，市政处流量控制器打开，水箱处流量控制器关闭，水泵机组通过市政来水压力叠压供水，水泵机组做到少做扬程功，节能的目的。同时在市政来水管与水泵机组进水管之间安装射流装置，射流装置一端与市政来水管路连接，一端与水泵进水管路连接，还有一端经止回阀与水箱连接。从市政来水通过水泵吸入高速流动时，产生真空负压从水箱内取水，大约从水箱取出的水箱是市政来水量的1/20-1/10，这样余氯始终存在，水箱内的水永远是新鲜的。当市政压力一直正常时，就可以一直从市政取水，同时通过射流装置又可以从水箱取部分水，保证了水箱的水质，就不需要为了使水箱的水质新鲜而刻意切换至水箱取水。做到节能最大化。当用水高峰期时，即市政压力低于设定值时，水箱处流量控制器慢慢打开，同时市政处流量控制器慢慢关闭。切换至水箱取水。当市政高峰期过后，市政压力慢慢恢复至设定压力值时，市政处流量控制器慢慢打开，水箱处流量控制器慢慢关闭，又恢复初始状态。
