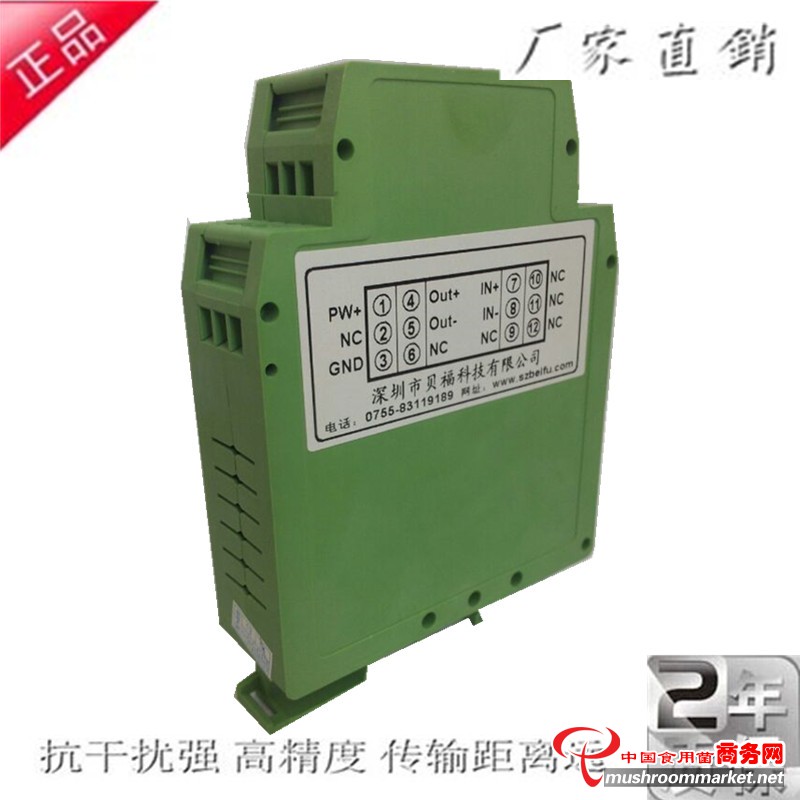

DIN11系列频率信号转电压或电流信号隔离变送器



主要特性:

>> 精度等级：0.2级

>> 全量程内极高的线性度（非线性度<0.1%）

>> 辅助电源/信号输入/信号输出： 2500VDC 三隔离

>> 辅助电源：5VDC，12VDC，24VDC等单电源供电

>> 输入频率信号：0-1KHz / 0-5KHz / 0-10KHz

>> 输出标准0-2.5V/0-5V/0-10V电压信号

　　 或0-10mA/0-20mA/4-20mA电流信号

>> 小体积,标准DIN35导轨式安装

>> 工业级温度范围: -20~+85 ℃

应用：

>> 频率传感器信号采集、隔离转换

>> 变频器（FA） 频率信号数据采集和控制

>> 发电机、电动机等旋转设备转速监测

>> 变压器工作频率检测

>> 仪器仪表与传感器信号收发

>> 非电量信号变送

>> 速度信号测量

产品选型表：

DIN11 IRT – F□ - P□ – V(A)□

输入信号		供电电源		输出信号
频率信号	代码	Power	代码	电流	代码	电压	代码
0-1KHz	F1	24VDC	P1	0-20mA	A3	0-5V	V1
0-5KHz	F2	12VDC	P2	4-20mA	A4	0-10V	V2
0-10KHz	F3	5VDC	P3	用户自定义	Au	1-5V	V6
用户自定义	Fu	15VDC	P4			用户自定义	Vu

产品选型举例：

例 1：输入：0-1KHz；电源：24V ；输出：0-5V 型号：DIN11 IRT F1-P1-V1

例 2：输入：0-5KHz；电源：12V ；输出：4-20mA 型号：DIN11 IRT F2-P2-A4

例 3：输入：0-10KHz；电源：24V ；输出：0-10V 型号：DIN11 IRT F3-P1-V2

例 4：输入：0-10KHz；电源：24V ；输出：4-20mA 型号：DIN11 IRT F3-P1-A4

例 5：输入：用户自定义；电源：24V ；输出：用户自定义 型号：DIN11 IRT Fu-P1-Vu

通用参数

参数名称		测试条件	最小	典型值	最大	单位
隔离电压		1min	1500	2500		VDC
信号输入	幅值（VP-P）			5		V
	频率测量范围		0	10		kHz
	频率输入低电平		0	0	1.5	V
	频率输入高电平		3	5	24	V
信号输出	电压负载能力	5V	2K	10K		Ω
	电流负载能力	20mA	0	250	350	Ω
响应时间				10		ms
辅助电源	电压	用户自定义	5	12	24	VDC
	电流	VD=12V		83		mA
辅助电源功耗				1		W
工作环境温度			-25		85	℃
贮存温度			-25		85	℃

注： 频率输入采用5V的TTL电平效果最佳。

引脚	名 称	描   述	引脚	名 称	描   述
1	PW+	电源正端	7	IN+	频率信号输入正端
2	NC	空脚	8	IN-	频率信号输入负端
3	GND	电源负端	9	NC	空脚
4	OUT+	模拟信号输出正端	10	NC	空脚
5	OUT-	模拟信号输出负端	11	NC	空脚
6	NC	空脚	12	NC	空脚

引脚定义：
