CKJ5-630，主要用途与适用范围 0577-62715210 直销热线
       一、主要用途及适用范围
1.产品特点
采用真空灭弧技术，具自接通分断能力强、电寿命长、工作可靠性高、工作过程中几乎没有噪音等特点
1.1 使用环境
    1）.海拔高度不超过2000m；
    2）.周围空气温度最高不超过+40℃,最低不低于-5℃；
    3）.周围空气相对湿度，不大于95%（+25℃时）；
    4）.安装与垂直面倾斜度不超过15度；
    5）.无显著冲击，振动和摇动的场合；
    6）.无足以腐蚀金属和破坏绝缘的气体和蒸气的环境中；
    7）.在没有雨雪侵袭的地方；
    8）.在三级污染以下的环境中；
    9）.使用类别：AC3、AC4。
国本电气是专业生产各种真空接触器的厂家，产品规格齐全，质量绝对的保证。
?乐清国本电气有限公司乐清台辉电气有限公司?
?我们的宗旨：全心全意为用户提供优质的服务和合格的产品?
?我们的品质：人无我有 人有我优?
?我们的方针：专业 专注 专心?
?我们的口号：面向未来 永远超越?
▆▆▆▆ 国本优势▆▆▆▆
台辉是专业生产各种真空接触器的厂家，产品规格齐全，质量绝对的保证。我公司生产的：CKG3、CKG4、JCZ5、JCZ7、EVS、CKJ3、CKJ5系列真空接触器都已经获得中国质量管理中心的强制性3C认证，请放心使用。我们利用自己的优势，生产的产品同等的质量，我们是绝对的低价，现已形成集研发、设计、生产、销售为一体的规模化、现代化企业。产品的价格在市场上有极大的优势，大量现货，库存充足，型号齐全，交货及时以外，我公司基本都有现货或者订货周期短，物流快捷的优势。同时向用户提供全面的技术支持和高效、快捷的售后维修服务，解决了客户的后顾之忧。能够满足房产企业、冶金、机电、煤炭矿、建筑机械、轻工、市政工程等行业自动化生产的需要我们对所有的售出产品实行质量三包。▆▆▆▆使用范围▆▆▆▆
CKJ5、CKJ3、CKG3、CKG5等系列交流真空接触器适用于交流50HZ，额定电压至6KV-12KV、额定电流160至630A的馈电网络，供远距离接通和分断电路
，以及频繁起动和停止交流电动机之用，并适宜与各种保护装置配合，装成隔爆型电磁起动器，本产品采用真空连接技术，存储等国际上先进的集成电路和微机技术开发而成的，特别适用于电动机的频繁起动及控制电炉变压器的关合和分断；也广泛使用在高压电容无功补偿装置中，因此保护精度高，故障分析准确，保护功能齐全，保护动作可靠，参数显示直观，可选配标准模拟信号输出等功能，广泛适用于石油、化工、电力、冶金、煤炭、轻工、纺织等行业。
▆▆▆▆产品特点▆▆▆▆
该系列真空接触器用于12KV以下电力网络系统中，两台真空接触器,之间加装机械连锁轴后，可实现机械互械及连锁功能，同时也可以实现电气闭锁。主要用于提升电控线路中作为正反转换向、动力制动、线路主开关，可以频繁操作，具有机械寿命长，可靠性能高，少维护，优良的开关性能等优点。也可用于控制高压风机的正反转换向等负载中作为主开关。 本产品体积小、重量轻，采用国际流行的上下布置的组装式结构方式，使用维护方便，易于组成F—C回路成套设备。真空灭弧室的动导电杆与下出线端子间用软连接连接，构成主电路通路。绝缘子把动导电杆与驱动机构连接起来，并对地绝缘。绝缘子的高压侧与真空灭弧室动导电杆的内螺纹连接，并与软连接固定在一起，绝缘子的另一侧连接在操动机构上。电磁铁驱动回转轴带动真空灭弧室动触头执行分合动作。
▆▆▆▆使用条件▆▆▆▆
1、周围空气温度不高于+40℃，不低于-25℃；
2 海拔不超过2000米；
3、空气相对湿度在最湿月的月平均最大相对湿度为 35℃，月平均最低温度为25℃，并考虑到因温度变化发生在产品表面的凝露；无明显冲击和振动的场合； 在无爆炸危险的介质中，且介质中无足以腐蚀金属绝缘体的气体和尘埃(包括导电尘埃)；无雨雪侵袭的场合。
▆▆▆▆产品选型▆▆▆▆
1、主控制回路方式：直流电磁系统，交流控制电源通过整流桥给供线圈工作(见图1)； 供用户使用的辅助电路触头：80A为二常开、二常闭，125A、160A为二常开、一常闭，250A、400A为四常开、三常闭，630A为三常开、二常闭；
2、辅助触点的约定发热电流为5A；
3、真空开关管外壳为陶瓷、金属结构；
4、额定工作制：间断长期工作制，反复短时工作制(额 定通电持续率为40%)；
▆▆▆▆结构▆▆工作原理▆▆▆▆

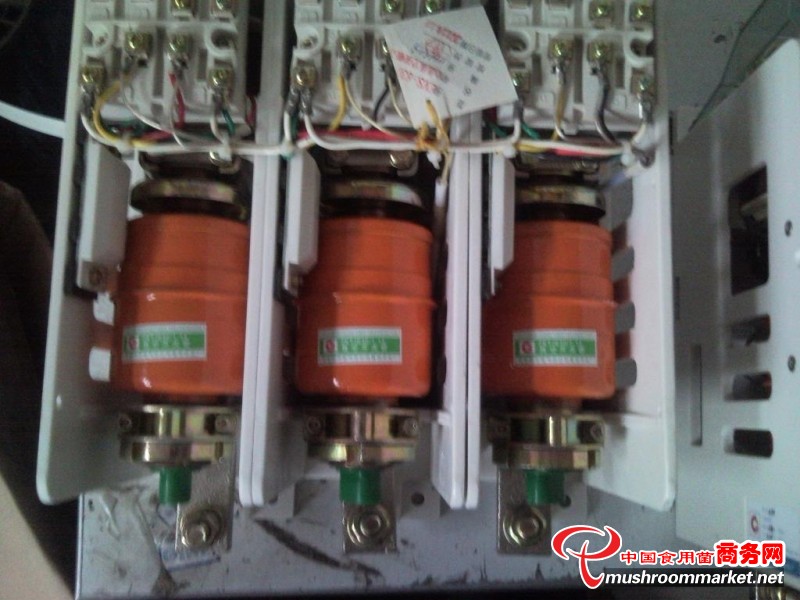

80A、125A、160A，250A接触器由基架、(400A由铝合金底座、基座；630A由铁底板、基座)、拐臂、衔铁、电磁系统和真空开关管组件等组成。当电磁线圈通过控制电压时，衔铁带动拐臂转动，使真空开关管内触头接通，电磁线圈断电后，由分闸弹簧的作用，使主回路分断。电磁线圈由启动和维持两组绕组组成，通过辅助触头切换(也可以通过控制回路延时切换)。
▆▆▆▆安装方法▆▆▆▆
1、在安装板上适合位置钻安装孔
2、80A用M6、其余用M8(螺栓长度按实需要而定)并应加防松垫圈固定；
3、在进线端子上接好控制电源，并接好地线；
4、建议接触器安装时动端向上为宜。
▆▆▆▆使用维护▆▆▆▆
1、接触器主回路及控制回路的工作电压、电流应符合规定，以免造成损坏；2、对新更换的真空开关管，可用真空度测试仪测真空度，应在1.33×10-2?0?2 Pa以上，也可用工频耐压法检查，触头在额定开距时应能耐受10kV以上的电压；
3、对使用中的接触器，其真空度应每隔半年检查一次，工频耐压应大于6kV，否则应更换。平时建议用5kV或2.5kV摇表检查，当开关管绝缘电阻小于100兆欧时，应加强监视，小于20兆欧时应立即更换新管。但应区分潮和其他意外引起的绝缘电阻下降，以免误判
4、凡属下列情况之一的，均应对接触器作全面的检查和调整。
5、每年一次的例行检查和清洁工作；
6、动作10万次后；检查辅助触头是否接触良好。若接触不良应予以维护
▆▆▆▆技术参数▆▆▆▆
?级数：3
?额定电压：1.14(KV)
?额定电流：160、250、400、630(A)
?控制电压：110-127-220-380(V)
?主回路接通能力：1.6、2.5、4、6.3KA 100次
?主回路分断能力：1.28、2、3.2KA 25次
?极限分断：4500A 3次 电寿命1 0(万次)
?机械寿命：100(万次) 安装尺寸 378×100(四孔)
▆▆▆▆定货须知▆▆▆▆
? 订货时应注明CKJ5、CKJ3、CKG3、CKG5等系列交流真空接触器的工作电源、规格、数量及安装结构。
? 真空接触器的结构，连锁方式(机械保持式-电保持式)、极数。
? 真空接触器控制电路工频耐压、辅助电路工频耐压、主回路额定电流。
? 客户如需特制规格，可在选型和订货时注明，并提供详细技术要求。
以上是台辉电气有限公司提供CKJ5、CKJ3、CKG3、CKG5等系列交流真空接触器的详细信息，如果您想获取更多该系列交流真空接触器代理 办事处 信息 价格 型号 工作原理 作用 参数 选型 符号 品牌欢迎您来电进行进一步联系!!!
本系列真空接触器(以下简称：接触器)适用于交流50Hz或60Hz、主回路额定电压1140kV、额定电流630A以下的电力网中，接通与分断及频繁启动和控制交流电动机用，并适宜与各种保护装置组成磁力启动器和防爆磁力启动器。
▆▆▆▆使用环境▆▆▆▆
1、周围空气温度不高于+40℃，不低于-25℃；
2 海拔不超过2000米；
3、空气相对湿度在最湿月的月平均最大相对湿度为 35℃，月平均最低温度为25℃，并考虑到因温度变化发生在产品表面的凝露；无明显冲击和振动的场合； 在无爆炸危险的介质中，且介质 中无足以腐蚀金属绝缘体的气体和尘埃(包括导电尘埃)；无雨雪侵袭的场合。
▆▆▆▆技术参数▆▆▆▆
1、主控制回路方式：直流电磁系统，交流控制电源通过整流桥给供线圈工作(见图1)； 供用户使用的辅助电路触头：80A为二常开、二常闭，125A、160A为二常开、一常闭，250A、400A为四 常开、三常闭，630A为三常开、二常闭；
2、辅助触点的约定发热电流为5A；
3、真空开关管外壳为陶瓷、金属结构；
4、额定工作制：间断长期工作制，反复短时工作制(额 定通电持续率为40%)；
▆▆▆▆工作原理▆▆▆▆
80A、125A、160A，250A接触器由基架、(400A由铝合金底座、基座；630A由铁底板、基座)、拐臂、衔铁、电磁系统和真空开关管组件等组成。当电磁线圈通过控制电压时，衔铁带动拐臂转动，使真空开关管内触头接通，电磁线圈断电后，由分闸弹簧的作用，使主回路分断。电磁线圈由启动和维持两组绕组组成，通过辅助触头切换(也可以通过控制回路延时切换)。
▆▆▆▆安装▆▆▆▆
1、在安装板上适合位置钻安装孔
2、80A用M6、其余用M8(螺栓长度按实需要而定)并应加防松垫圈固定；
3、在进线端子上接好控制电源，并接好地线；
4、建议接触器安装时动端向上为宜。
五、使用与维护
1、接触器主回路及控制回路的工作电压、电流应符合规定，以免造成损坏；
2、对新更换的真空开关管，可用真空度测试仪测真空度，应在1.33×10-2?0?2 Pa以上，也可用工频耐压法检查，触头在额定开距时应能耐受10kV
以上的电压；
3、对使用中的接触器，其真空度应每隔半年检查一次，工频耐压应大于6kV，否则应更换。平时建议用5kV或2.5kV摇表检查，当开关管绝缘电阻小于100兆欧时，应加强监视，小于20兆欧时应 立即更换新管。但应区分潮湿和其他意外引起的绝缘电阻下降，以免误判
4、凡属下列情况之一的，均应对接触器作全面的检查和调整。
5、每年一次的例行检查和清洁工作；
6、动作10万次后；检查辅助触头是否接触良好。若接触不良应予以维护
▆▆▆▆安装、调整及更换天关管▆▆▆▆
1．?0?2 安装
⑴ 安装前应检查安装平面，安装面不平时用垫片调整。
⑵ 用螺钉加防松垫圈将接触器固定在安装板上。
⑶ 接好主回路进出线，将交流控制电源线接在接线端子上，并接好地线。
2．?0?2 调整
当触头参数不符合要求或更换真空开关管后需作如下调整：
⑴ 松开球面接头锁紧螺母。
⑵ 转动球面接头法兰，使触头刚刚断开(用万用表低阻档测)并反复调整，使三管保持一致。
⑶ 顺时针转动球面接头到法兰，使开距达到标准要求。
⑷ 拧紧动法兰锁紧螺母。由于结构尺寸上保证，超程不必再调整。
⒊ 更换真空开关管
当真空度下降或其他原因损坏时需更换真空开关管。
⑴ 当动静触头分开状态下，用2500V兆欧表测动静触头间绝缘电阻小于60兆欧时应更换真空开关管。
⑵ 拧松主电路与软联接线连接螺钉，脱开软联接线。
⑶ 拧下静导电板绝缘框的螺钉。
⑷ 向动端压缩触头弹簧将销钉转90度。
⑸ 将真空开关管组件取下。
⑹ 卸下球面接头组件，取下开关管。
⑺ 将待换的真空开关管按上述相反顺序安装到接触器上。拧紧锁紧螺母时，注意不使波纹管处于扭曲状态。更换开关管后要重新调节开距。
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
