整机配套项目		单位	参数值
			BL-A
外廓尺寸 （长×宽×高）		mm	1300X70X90
配套 电动机	型号		BL-A
	功率	kW	4
	额定转速	r/min	1430
	额定电压	V	380
翻堆 大叶轮	转速	r/min	720
	直径	mm	500
翻堆 小叶轮	转速	r/min	330
	直径	mm	350
结构重量		225kg	≤215

表一 基本参数

三、  产品结构及原理

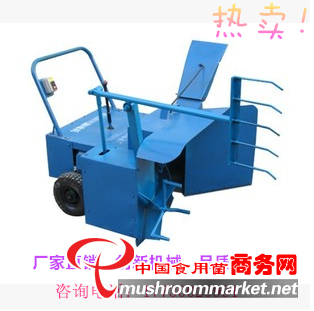

本产品包含机架、动力机构,挂档机构和行走机构。

1：动力机构

2：拨料打料运动机构

3：行走机构

本翻堆机的工作过程如下：机器由动力机构提供动力，经过减速机，变速箱传动给行走机构，从培养料堆左侧经过，运动机构将培养料拨动、滑下、经大小叶片破碎、搅拌、从出料口甩出，落在机器左侧，甩出的距离可以用出料口挡板做一定范围的调整。等翻堆机走到料堆尽头后，将机器拉回，再从料堆得左侧继续工作，直到把所有料向左“翻身”一遍。

四、  安装及调试、使用

翻堆机使用前先确认使用电源的类型，由电工正确连接电源，正确安装漏电保护器！电源线的布置要不妨碍机器工作时前进和后退。每次使用前要检查漏电保护器是否能够正常工作！首次使用前一定要往变速箱至少添加500毫升齿轮油。减速机约300毫升。检查翻堆机的行走机构能否正常。手摇小叶片，检查运动机构是否运转正常，没有异响。转动小叶片的时候，观察大小叶片上的橡胶皮与地面之间的间隙，调整，使间隙为零，但是不宜相交太多。断开离合，接通电源，检查叶片运转方向是否和标注的运转方向相同；不同的话，任意调换两条电源进线。换线的时候一定要切断电源！使用前，机器左侧15米内不能有人员经过，以免料堆内的物体经本机器甩出后打伤人员。

开始使用，将翻堆机推到料堆左侧前端，吃料的厚度不要超出小叶片的范围。先脱开档位，通电，再挂前进挡，手握机器把手，慢慢跟机器前进翻料，当发现吃料太多或者太少时，可以用手拽机器把手调整机器前进的方向。当机器走到料堆尽头的时候，手按把手将机头翘起，然后挂倒档后退料堆开始的地方，调整机器的吃料厚度，挂前进挡继续作业。

如果翻堆机走一遍料之后，发现地面残留培养料较多，那么应该调整扫地橡胶皮与地面的间隙。翻料时培养料从出料口左侧甩出时，发现料没有落在既定范围内，那么应该调整出料口挡板。

五、  安全注意及警示标识

在机器上有上述警示标识，使用人员必须注意！

图二：翻堆机的动力提供是三相交流电，任何连接电源的操作要由专业电工来完成。

图三：翻堆机高速运动部件很多，注意避免打伤人员。

图四：翻堆机工作时的物料含水率较高，必须可靠接地。

六、  维护保养

每班使用完后，应清除转动机构上附着的培养料及各种附着物。从出料口清除大叶片和机构内壁之间的培养料。从电机通风口清除电机及机器内部残留的培养料。清除车轮上的残留培养料。在连续使用翻堆机的时候，至少每周添加50-100毫升的机油。如果长时间不使用，应打开盖板，擦拭轴承、链条、齿轮等等部件，并加油。
