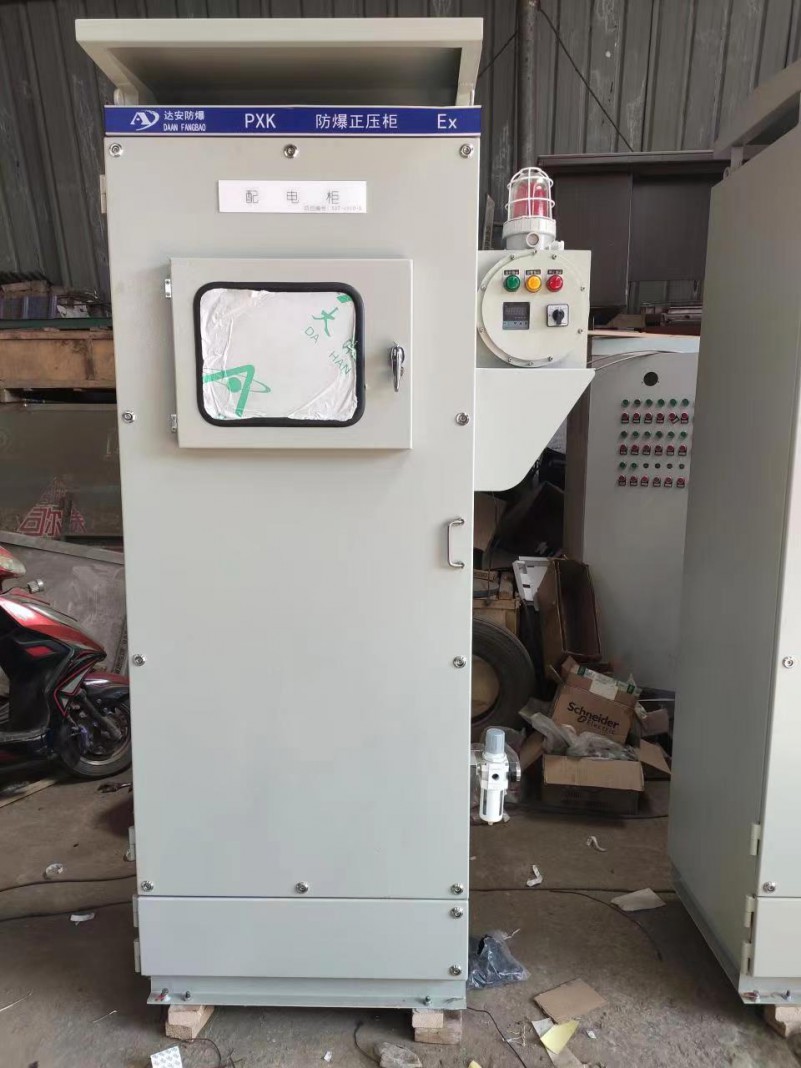

通风型不锈钢防爆正压柜厂家直销

    更新时间:2022-12-15

    价格

    ¥8000.00元/台

    发货地址:暂无

    产品等级:

    内销级

    产品数量:

    99 台

    有效期:

    2023-06-05 [已过期]
    • 会员信息
    王丽
    会员级别:[个人会员]
    联系人:王丽
    电话:17775412366
    手机:17775412366
    邮箱:17775412366@qq.com
    • 详情信息
           一   产品结构概述

    本产品适用于石油化工、海上钻井平台、冶金、医药、轻工、纺织、食品、生物工程、航天航空工程以及军事设施等工厂中,具有IIA、IIB、IIC类T1~T6气体或蒸气环境;海拔高度不超过2000米;25℃时,相对湿度95%以下;工作环  境温度-20℃~+40℃之间。可根据用户要求安装各种普通的检测仪表、分析仪表、显示仪表、变压器、软启动器、变频器、微电脑触摸屏以及普通电器元件,对用户内装电器元件基本不受限制。

    配电柜由柜体、控制系统、布气系统、报警系统、配电系统组成;正压腔内装部分控制系统的防爆元件及用户的配电系统元件。

    本配电柜采用Q235钢板或304、316、201不锈钢焊接而成,对其各接合面都经过了特殊的密封处理。

    本配电柜进气方式为通风型,即不间断连续供气,正压腔内装元件的工作热量可随气路带走,具有很好的散热效果。

    本产品引用GB3836.1-2000 ,GB3836.5-2004以及相关标准设计、制造、检验。

    二  产品的工作原理

    正压柜在自动控制系统的控制下,通入保护气体,正压腔内压力高于正压腔外的压力,形成微正压的安全小环境,从而阻止了可燃性危险气体进入正压腔内,保证内装普通仪表和电器元件的安全运行。

    自动控制系统与布气系统主要完成换气、补气、超高压自动报警和排气、欠压报警、低压联锁断电等系列功能。(本配电柜具有低压联锁功能,低于规定的气压值(50Pa)时,自动切断正压腔的用户配电电源)



    三  产品的安装

    一、 柜体安装

    1、 柜体的安装位置:户内或户外有棚顶,无明显震动平坦的地方。

    2、 本产品安装方式为落地式和壁挂式,本柜设置了专用于固定的安装孔,具体参数详见技术附件或产品实物。

    3、 布线方式为电缆或防爆软管布线,用户电缆结构可参考相关国家标准和行业标准,并结合本柜的结构要求进行设计、施工。

    4、 搬运时注意,本产品严禁大幅度倾斜,倾斜度不大于200。

    5、 本产品在运输、安装定位时,严禁采用撬、锤等方式进行搬动。否则,可能影响产品的密封性能,导致本产品无法正常运行。

    6、 本产品设置了进气口和排气口,供用户接管。用户须按“气路管道布置图”布置进气管道,排气口经过防火阀后在现场排放或引至安全区域排放,用户须提供进气气源(保护气体),气源压力一般控制在0.2-1.8MPa,进气气源为净化空气(如:仪表风)或氮气,(注意:在密闭的操作室里,要谨慎使用氮气作为保护气体,若必须使用氮气作保护气体,请注意现场通风,以确保人身安全)。

    7、 由于内装工控电器、触摸屏等精密电器,气源进口处需加装干燥过滤器,以确保气源为干燥清洁的空气,否则会影响电器的使用寿命。

    8、 进气气源严禁通入混合气体!!

    二、 用户元件的安装

    1、 由于内装配电系统元件由用户自行调整,因此,用户如需开盖调试必须在安全区内进行设定、调试。

    2、 不得撤拆面板上的电器元件,以免影响柜体的气密性能。

    三、 电气安装

    1、 本产品必须由专业电工,进行操作。

    2、 用户按我公司提供的电器系统图、接线图、端子图等技术文件,结合产品实际情况逐一对应进行接线。

    3、 接线时,请注意各进出电缆的密封性(备用进出线口必须选用防爆胶泥封堵),并视各电缆的松紧程度,用防爆胶泥作适当的密封处理。

    4、 用户的接线、调试完后,将正压腔门关闭时,一定要保证其密封性能。

    5、 本柜体必须按要求将接地线接到专用接地螺丝上。
