(粉碎机说明书)
联系电话:18771376509
感谢您使用逸村机械产品、您能成为我们的客户是我们莫大的荣幸。愿我们携手同创致富之路。在使用之前请先仔细阅读本使用说明书,妥善保留,以便及时参考。

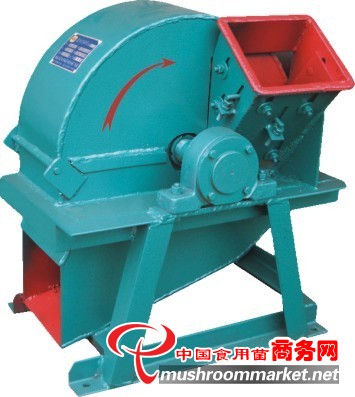

粉碎机介绍:粉碎机是一种新型的生产木屑的机械设备,他可以将木材、枝叉等原料一次加工成木屑,具有投资少、耗能低、生产率高、经济效益好,使用寿命长维修方便等优点。该木屑机特别适用于食用菌培养基中的木屑加工,主要由削屑装置、粉碎装置。该套设备布置紧凑,售价便宜,工作稳定、耗能少,产量高、木屑成品质量好、长条少,加工成本低。该粉碎机也可作刨花板、锯末板高密度板的原料生产用
该粉碎机可加工、松木、杂木、扬木、杉木、原竹,由于该机结构紧凑,占地面积小,削片质量好,消耗功率低,并适合流动作业,广泛适用于中小型刨花板和纤维板生产企业的备料工段,也可用于个体户进行商品木片的生产。
性能规格\型号 |
420型 |
450型 |
500型 |
520型 |
630型 |
|
刀盘直径 mm |
420 |
450 |
520 |
520 |
630 |
|
刀片数量 块 |
2-4 |
4 |
2-4 |
4 |
4 |
|
刀片长度 mm |
90/125 |
100 |
150 |
200 |
230 |
|
料口直径 mm |
160×160 |
170×170 |
180×190 |
200×200 |
220×220 |
|
主轴转速 r/min |
2600 |
2600 |
2600 |
2600 |
2600 |
|
配用动力 kw |
11 |
11 |
18.5-22 |
30 |
50 |
|
柴油机动力 kw |
17 |
18 |
30 |
30 |
30 |
|
产量 t/h |
2 |
3 |
4 |
5 |
7 |
|
出料粒度 mm |
根据客户需求,木屑粉碎机更换筛网调节不同的细度。Ф6、Ф8、Ф14、Ф16、Ф22。 |
|||||
一、 工作原理
本机是粉碎加工木材成木屑的设备,原料由进料口进入后,先经刀片,切削进入粉碎室,由高速旋转的锤片撞击作用下粉碎。木屑大小由调整刀片长短和筛网孔径大小及送料板远近来决定,以适应各种不同需要。
二、 使用及注意安全事项
1、 刀片的刃磨,当刀片不锋利时应及时刃磨,可提高产量。如刀片磨损不大可用油石磨刃,磨损较大时,平刀片可用平型砂轮修磨,最后用油石精磨锋利。刀片角度应小于37°,用砂轮修磨时应加冷却液,防止刀刃退火。
2、刀片安装及调整,调整刀刃高度,平刀片的刃口露出到盘外,垂直高度调好后,调整后应旋紧压刀螺栓,防止刀片活动,损坏机器。
3、刀片的调整,刀片与转盘的间隙应调整在2—3mm。4、开机前应先检查机器各部位螺栓是否紧固,如有松动应拧紧,用手转动皮带轮,机件与机壳不应有碰擦现象,确保安全。
5、开机后,带机子运转达到正常转速时方可投料,不得带料起动,投料时手不得深入投料口内,防止手被划伤,工作中机子若发生异响,应停机检查,排除故障,以免损坏机子。
6、操作人员不可站在喂料口正中方位,应侧身喂料,以防意外。
7、进料口严禁投入石头、砖头、金属等硬物,以免损坏刀片及机件。
8、该机应用底角螺栓水平安装在混凝土基座上,如装在枕床上应用桩固定牢固。
三、维修保养
1、轴承应加黄油,每月更换一次,如连续工作应多加2次,注意观察。
2、三角带使用一段后,应重新调整松紧度,用手指按下皮带中部,下降6—10mm为宜。
3、每天工作后,应将机子清扫干净,检查机件是否松动,以使延长使用寿命,粉碎机垂片应定时更换,动力部分按动力使用说明书保养。
四、 故障排除
故障现象 |
故障原因 |
排除方法 |
产量较低 |
1、 刀片不锋利 2、 刀片未调整好,切出木屑粗细不均匀 |
1、修磨刀刃 2、调整刀片高度 |
进料困难 |
1、刀刃磨损不锋利 2、定刀空隙太大 3、刀片角度大于40° 4、垂片未换向不锋 |
1、修磨刀刃 2、调整定刀间隙1至2mm 3、修磨刀片角度,应小于37° |
出芊 |
进料口与刀片间隙太大 |
调整间隙2—3mm |
负荷超载温度高 |
1、进料太快 2、刀片不锋利 3、皮带过紧 |
1、降低近了速度 2、修磨刀刃 3、调机距 |
工作时发出异响 |
锤片碰到筛片,刀片过长 |
1、锤片调头或换新锤片 2、更换筛网,调刀距 |
轴承发热 |
1、轴承座內无油 2、轴承损坏 3、皮带过紧 |
1、轴承内加黄油 2、换新轴承 3、调整皮带松紧 |
