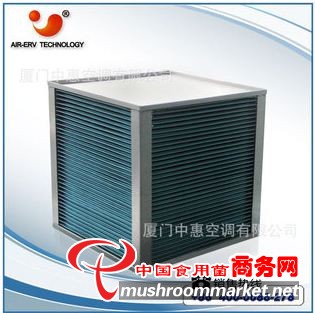

ERA系列叉流板式热交换器

    更新时间:2014-07-04

    价格

    面议

    发货地址:暂无

    产品等级:

    内销级

    产品数量:

    有效期:

    长期有效
    • 会员信息
    徐燕玲
    会员级别:[个人会员]
    联系人:徐燕玲
    QQ:2837885257
    手机:13774682713
    邮箱:2837885257@qq.com
    • 详情信息

    ERA系列叉流板式热交换器产品介绍

    叉流式板式热交换器采用优质亲水铝箔/环氧树脂铝箔材料,空气交叉流动,新排风完全分开,避免任何气味和水分的传递。应用于民用商用通风系统、工业通风系统的能量回收


    以两股气流存在温度差时,就会发生热传递为原理而运行。新风和排风完全分开,避免了任何气味和水分的传递,两股空气交叉进入板式换热器,新风和排风的能量通过平板进行热交换,即较热的一侧传递到较冷的一侧,从而实现回收排风中的能量。

    叉流板式热交换器特别适用于室内外温差大,湿度小的地区,尤其适用于不允许回风的场合。

    广泛应用于房间通风系统中的能量回收,工业通风系统中的能量回收,工业热回收系统中
    的能量回收,夏季冷回收以及冬季热回收。

    板式显热交换器


    ● 材料
    显热交换器采用优质亲水性铝箔材料,导热快,不会产生二次污染,换热效果好。根据不同的使用场合,也可选用环氧树脂铝箔,耐腐蚀性更强,铝箔材料厚度为 0.1mm~0.3mm。

    ● 应用范围
    中惠气-气板式热交换器广泛应用于暖通、电信、电力、纺织、汽车、食品、医疗、农业、畜牧业、烤房、烘干、焊接和锅炉等行业中的通风换气、能量回收、降温、加温、除湿与废热回收。

    ● 功能特点
    ◆ 采用优质亲水涂层铝箔做传热导体,采用特殊工艺加工而成,具有换热效率高,易于维护,寿命长等特点
    ◆ 可采用 环氧树脂铝箔,耐腐蚀性更强,适用于特殊场合
    ◆ 极多的规格尺寸以及板间距(2.5~10mm)可供选择
    ◆ 模块结构,可提供任何尺寸的截面以及板叠加厚度的组合,没有运动部件,设备维护费用少
    ◆ 结构紧凑、体积小、适合各种场合

    ● 生产工艺
    ◆ 热交换器表面做了强化传热的螺旋波纹冲压成形处理,传热面积增大大约10%
    ◆ 空气通道采用冲压凸圆体作支撑,保证通道的高强度性及紧固性,承受新排风能力强
    ◆ 新风和排风的通道交叉,彼此间有铝箔隔开,入口边缘和出口边缘采用五层卷边加波纹咬口技术,边缘强度更高,密封更可靠
    ◆ 所有连接处均采用密封胶密封,咬边流胶处理,保证热交换器的气密性

    显热交换器显热交换器显热交换器显热交换器

    芯体框架由耐海水腐蚀的板材制成模块结构,保证了芯体的高强度性

    强化的螺旋波纹传热技术以及凸圆体确保高效换热

    气流入口边缘进行双倍5层厚度折叠保证通道的高强度及紧固性

    板片咬口处流胶处理加波纹咬边,保证气密性

    芯体片间距2.5~10.0mm


    备注:芯体框架可以选择不同的材质和板厚(如镀锌板、敷铝锌板、铝板、钢板烤漆、镀锌板烤漆、不锈钢等等以及防腐要求),框架的连接形式分为螺丝、卡扣和法兰等。



    板式热交换器


    板式热交换器为空气与空气通过导热平板进行能量交换的热交换器,利用排风的能量预处理新风,从而达到能量回收的目的。新风和排风由导热平板完全分开,避免交叉污染,确保新风的洁净。

    根据空气流道不同可分为叉流型、逆流型和交叉逆流型,根据导热隔板的材料可分为显热交换型和全热交换型。
    板式热交换器结构紧凑、无运动部件、可靠性强、使用寿命长。


    应用举例


    应用于热回收空气处理机组

    板式热交换器应用于空气处理机组,作为热回收部分的主要部件

    应用于通风系统中

    板式热交换器应用于通风系统,安装于风道之中,作为热回收部分的主要部件,其安装位置可灵活调换
     板式热交换器

    应用于热回收空气处理机组
    应用于通风系统中


    组合方式


    用户可根据使用、安装现场空间大小,合理选择板式热交换器的组合形式
