一、 工作条件
1． 海拨高度不超过2000米。
2． 环境空气温度：-25～+40℃。
3． 空气相对湿度：环境空气温度为+25℃时不超过50％，在较低温度下可以有较高的相对湿度。最湿月份的平均温度为+25℃时，月平均最大相对湿度为90％。
4． 安装面与垂直面的倾斜度不超过15°。安装类别通常为第Ⅲ类。
5． 环境污染等级为3级。
6． 振动不大于30米/秒的场。

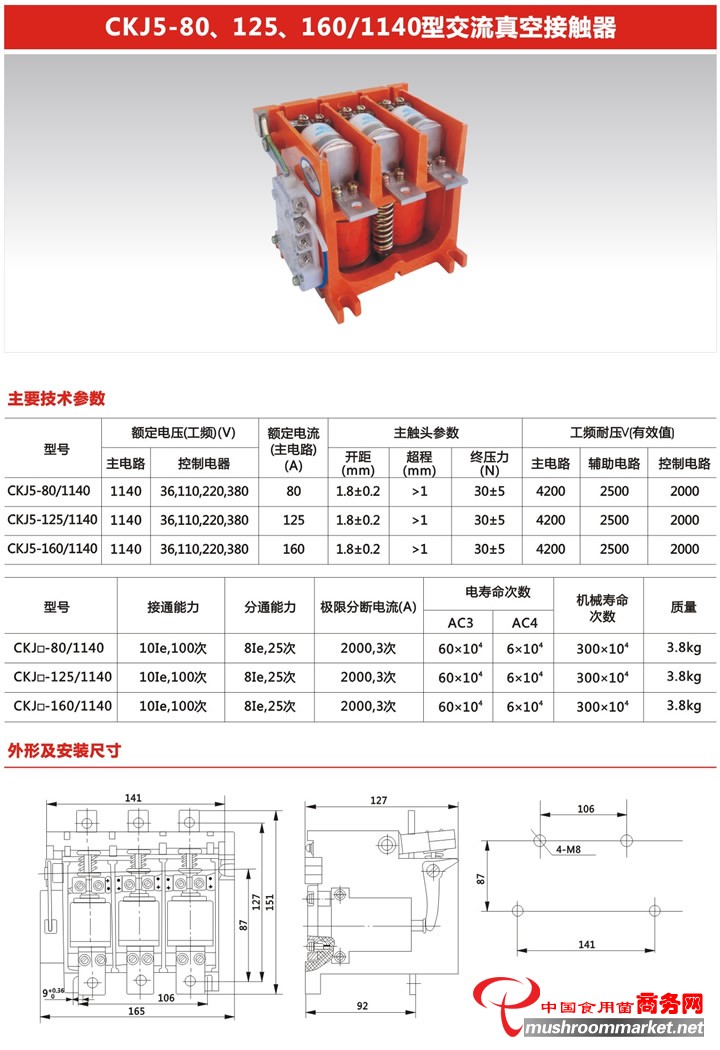

二、 主要技术参数
|
型号 |
额定电压(工频)(V) |
额定电流(A) |
主触头参数 |
工频耐压V(有效值) |
|||||
|
主电路 |
控制电路 |
开距(mm) |
超程(mm) |
终压力(N) |
主电路 |
辅助电路 |
控制电路 |
||
|
CKJ5-80/1140 |
1140 |
36,110,220,380 |
80 |
1.8±0.2 |
>1 |
30±5 |
4200 |
2500 |
2000 |
|
CKJ5-125/1140 |
1140 |
36,110,220,380 |
125 |
1.8±0.2 |
>1 |
30±5 |
4200 |
2500 |
2000 |
|
CKJ5-160/1140 |
1140 |
36,110,220,380 |
160 |
1.8±0.2 |
>1 |
30±5 |
4200 |
2500 |
2000 |
|
CKJ5-250/1140 |
1140 |
36,110,220,380 |
250 |
2±0.2 |
>1.5 |
80±10 |
4200 |
2500 |
2000 |
|
CKJ5-400/1140 |
1140 |
36,110,220,380 |
400 |
20+0.5 |
>1.5 |
120±20 |
4200 |
2500 |
2000 |
|
CKJ5-600/1140 |
1140 |
36,110,220,380 |
600 |
20+0.5 |
>1.5 |
190±20 |
4200 |
2500 |
2000 |
|
型号 |
接通能力 |
分通能力 |
极限分断电流(A) |
电寿命次数 |
机械寿命次数 |
质量 |
|
|
AC3 |
AC4 |
||||||
|
CKJ5-80/1140 |
10 Ie,100次 |
8 Ie,25次 |
2000,3次 |
60×104 |
6×104 |
300×104 |
3.8kg |
|
CKJ5-125/1140 |
10 Ie,100次 |
8 Ie,25次 |
2000,3次 |
60×104 |
6×104 |
300×104 |
3.8kg |
|
CKJ5-160/1140 |
10 Ie,100次 |
8 Ie,25次 |
2000,3次 |
60×104 |
6×104 |
300×104 |
3.8kg |
|
CKJ5-250/1140 |
10 Ie,100次 |
8 Ie,25次 |
4500,3次 |
60×104 |
6×104 |
300×104 |
8kg |
|
CKJ5-400/1140 |
10 Ie,100次 |
8 Ie,25次 |
4500,3次 |
60×104 |
2×104 |
300×104 |
11.3kg |
|
CKJ5-600/1140 |
10 Ie,100次 |
8 Ie,25次 |
6000,3次 |
60×104 |
0.5×104 |
300×104 |
19.5kg |
