常用科技ILUP-C44温室大棚智能控制器

    更新时间:2016-03-05

    价格

    ¥800.00元/台

    发货地址:深圳市宝安45区新安街道华创达怡景大厦6楼605室

    产品等级:

    内销级

    产品数量:

    1500 台

    有效期:

    长期有效
    • 会员信息
    深圳市常用科技有限公司
    会员级别:[企业会员]
    联系人:刘小理
    QQ:429099480
    电话:0755-33157780
    手机:13723764089
    地址:深圳市宝安45区新安街道华创达怡景大厦6楼605室
    邮箱:liuxiaoli@cnyon.com
    • 详情信息
     一、        产品概述

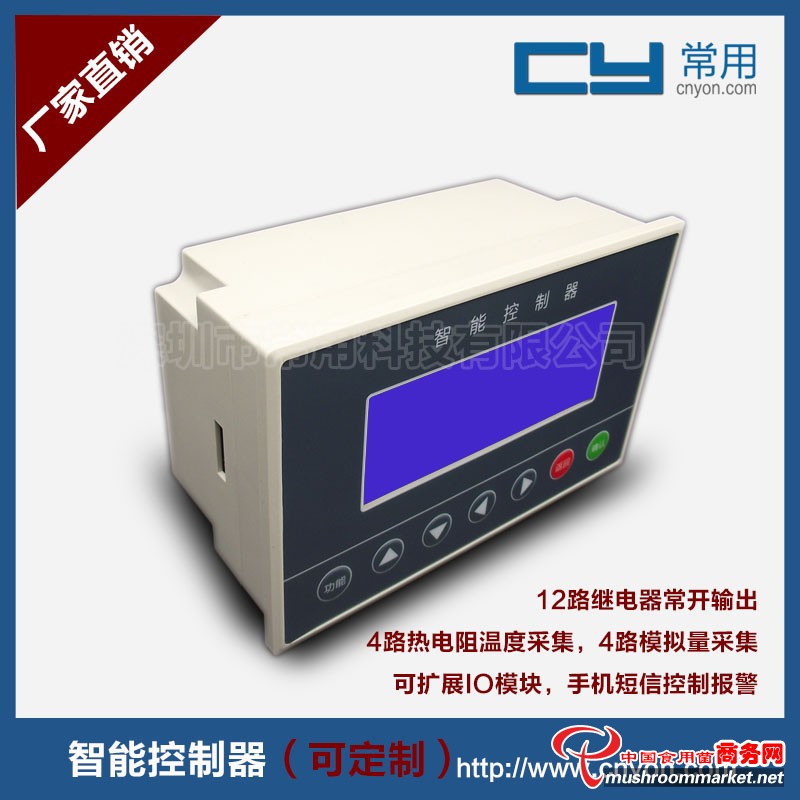

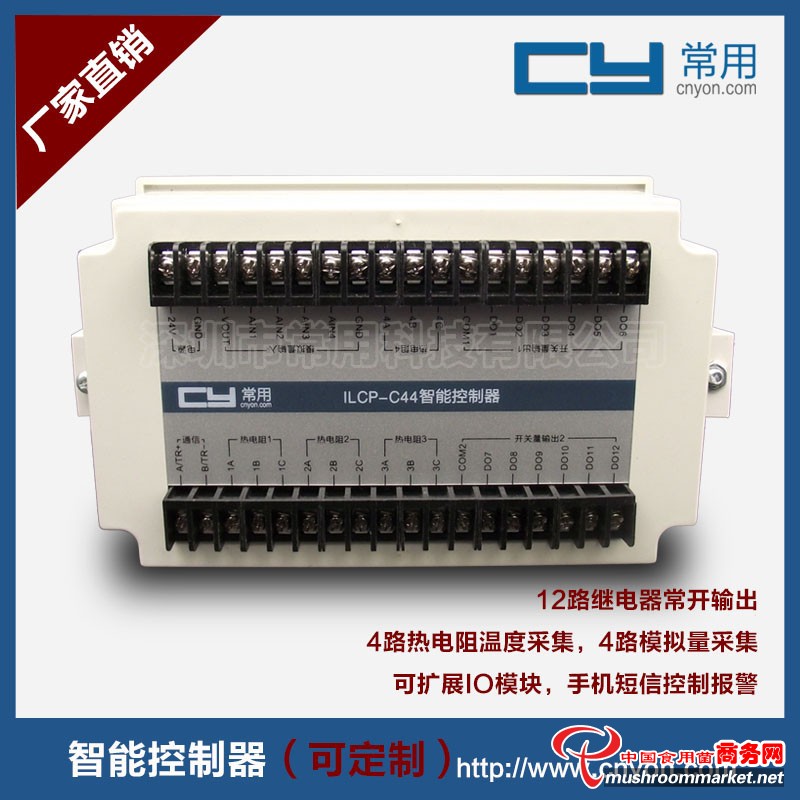

    ILCP-C44/ILCN-C44环境控制器是一款微电脑智能控制器,处理器采用进口ARM芯片,处理数据更加快捷,显示部分采用19264大LCD液晶屏,全中文显示,操作简单,容易上手。智能控制器设有12路继电器常开输出,4路温度采集,4路模拟量输入,继电器输出可以控制风机、水帘、喷淋、热风炉、开关等设备,温度采集可以采集室温、炉温等温度,也可用于精确控制平均温度,模拟量输入信号为标准探头信号4-20mA/0-10V,可以兼容所有电压电流传感器探头,客户可以根据设置为采集氨气、CO2、酸碱度等其他需要控制的环境参数;设备具有RS485通讯接口,可以扩展DI/DO/AI/AO等扩展io模块(与本司的io模块兼容),以便满足更复杂的控制环境需求;本设备分为带手机短信控制报警款、不带手机短信控制报警款,客户可以自由选择;本款产品也接受定制,可以根据客户的需求定制主界面及添加其他功能。

    二、        应用范围

    喷雾加湿、养殖孵化、农业大棚、仓库储藏、烘焙烘干、菌种发酵、育种育苗、食用菌花卉培育、智能楼宇、果蔬保鲜、实验室、档案图书馆管理等环境控制场所。

    三、        技术参数

    输入接口

    温度采集

    路数

    4路

    输入类型

    数字传感器

    传感器

    DS18B20

    测量范围

    -50℃~100℃

    测量精度

    显示小数点1位,误差小于1

    采样速率

    1秒

    模拟量输入

    (可由客户设置)

    路数

    4路

    传感器类型

    根据客户要求选择

    测量范围

    DC0-10V/DC4-20mA

    测量精度

    电压0.1V,电流0.1mA

    采样速率

    1秒

    输出接口

    开关量输出

    输出路数

    12路

    控制方式

    位式ON/OFF

    输出种类

    继电器常开输出

    输出容量

    AC 250V/5A;DC 30V/5A

    串口通信

    接口类型

    RS485

    波特率

    默认值为19.2Kbps,可定制

    通讯格式

    8位数据位,1位停止位,1位起始位,无校验,可指定

    通讯协议

    Modbus RTU/ascii ,可指定

    地址范围

    1~31

    显示

    显示屏幕

    19264大屏LCD,蓝底白字

    报警

    报警方式

    声光报警、手机短信报警

    报警精度

    0.1℃带回差

    电源参数

    电源规格

    DC24V/AC220V

    功耗

    5W

    工作环境

    工作温度

    -10~50℃

    储存温度

    -40~85℃

    相对湿度

    5~95%RH,不凝露,无腐蚀性气体

    其他参数

    尺寸

    163x102x75mm

    外壳材质

    ABS工程塑料

    安装方式

    嵌入式螺丝卡扣安装

    面板防护等级

    IP65

    四、产品特性

    1.1主界面显示窗口

    “探头1~4”:测量状态,显示1~4路温度探头(DS18B20)测量数据,测量范围为-50℃-100℃

    “探头5~8”:测量状态,显示5~8路探头模拟量输入采集数据,具体测量参数根据客户定义,可测高温、氨气、CO2、粉尘、光照等。

    “输出状态”:测量状态,显示12路风机状态值,”1“表示打开,”0“表示关闭。

    根据系统配置显示相应探头的测量值,测量值自动刷新,也可以通过按键翻页查看,显示界面可以根据客户要求显示不同的文字。



    1.2面板显示功能



    (1)  采用4寸大屏幕中文液晶显示,自动背光控制。

    (2)  参数显示:通过按键操作,可以轮显各类参数。

    (3)  实时显示刷新周期为3S。

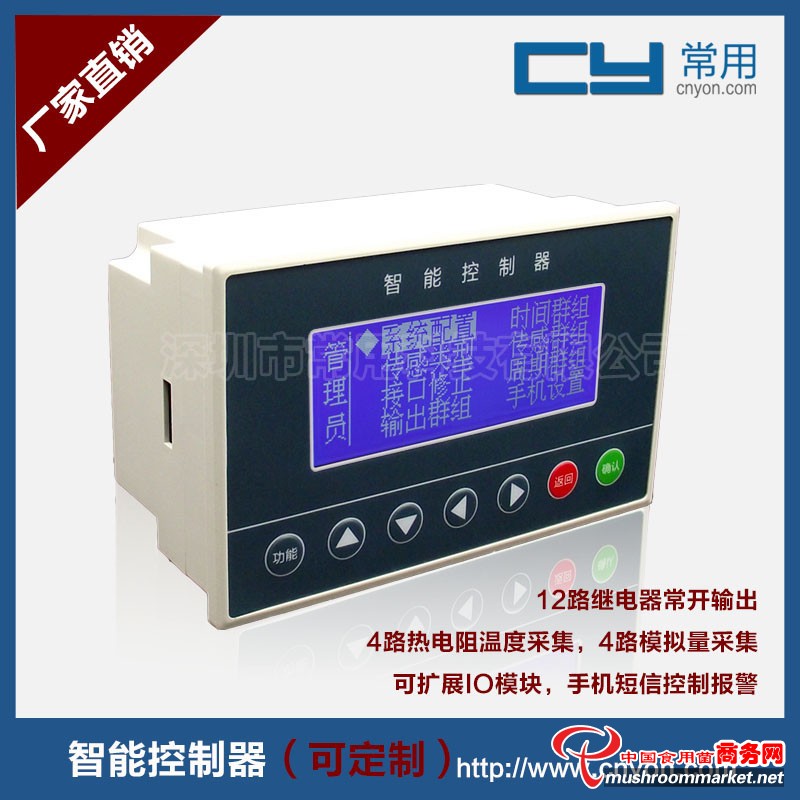

    1.3参数设置功能



    参数设置界面包含以下菜单:系统配置、传感类型、接口修正、输出群组、时间群组、传感群组、周期群组、报警记录、手机设置、模拟映射、设备设置、日期时间、设备信息。根据配置功能不同,部分菜单不再显示。

    1.4多点测温,可测平均温度



    4路温度测量,数字温度传感器DS18B20检测,单探头控制、平均温度可选,精确控制热风炉,降温风机等设备,实现禽舍、温室、大棚恒温通风控制。DS18B20探头,标配线长1M,客户可以根据需要自由增加线长,放置在禽舍、温室、大棚的不同位置,实现多点控制。

    1.5 四路模拟量输入

    标准DC0-10V/DC4-20mA传感器信号输入,兼容所有电压电流传感器,客户可以根据实际环境接氨气、CO2、SO2、炉温等其他电压电流传感器,不需要定制开发程序。

    1.6独有的逻辑群组功能

    探头采集数据控制条件可以自由组合,进行“与逻辑”、“或逻辑”运算,自动降温分段控制无级数限制,温控时控自由切换路数无限制,探头和继电器也可以分别分组控制。

    1.7温控时控循环控制自动切换



    指定时间段控制指定温度,并且自动循环控制,可用于最小通风量设置、生长曲线设置、灯光自动控制、定时喂食喂水等,适用于鸡舍养殖、孵化等不同阶段环境参数的自动控制,不用每个阶段设置不同的参数。例如:把一天分成4个时间区间,不同的时间区间使用01接口采集丌同的温度条件控制第1路继电器加温器。第1个时间区间03:00-09:00内温度低于42.0时打开继电器,高于45时关闭继电器;第2个时间区间09:00-13:00内温度低于38.0时打开继电器,高于41.0时关闭继电器;第3个时间区间13:00-20:00内温度低于34.0时打开继电器,高于37.0时关闭继电器;第4个时间区间20:00-03:00内低于32.0时打开继电器,高于35.0时关闭继电器。

    1.8手机控制报警(可选功能)

    每台控制器都装有SIM卡(客户自备),可以设置4个手机号码(1个管理员,3个操作员),手机可以通过短信命令设置参数、查看数据以及接收系统报警信息,一个号码可以控制多台设备,便于随时随地远程控制。

    1.9可扩展IO模块(可选功能)

    控制器设有RS485通讯接口,标准工业通用型Modbus通讯协议,当控制器输入输出接口不能满足用户需求时,可以外接扩展模拟量输入模块、开关量输入模块、温湿度专用模块、开关量输出模块等,以便满足更复杂的控制需求。

    1.10 四寸液晶显示



    显示采用19264大液晶屏显示,LED背光开启时间可调,有效保护液晶使用寿命。

    1.11密码保护,界面可定制



    系统设管理员和操作员,管理员可以设置参数、查看数据,操作员只能查看数据。系统管理员必须输入密码才可进入,可以有效防止误操作及分层管理。产品主界面文字及设备信息可以根据客户需要定制,以便经销商和代理出售。

    1.12上下限回差设置



    系统上下限参数设置带有回差功能,以防继电器在l临界点来回跳动。接口修正功能,以

    防使用时间过长导致数据显示不准确的问题。

    1.13声光报警,探头检测

    系统具有声光及文字报警功能,上下限报警、探头故障报警等。带有手机控制功能的系统还会自动发送报警信息给设定的手机号码。

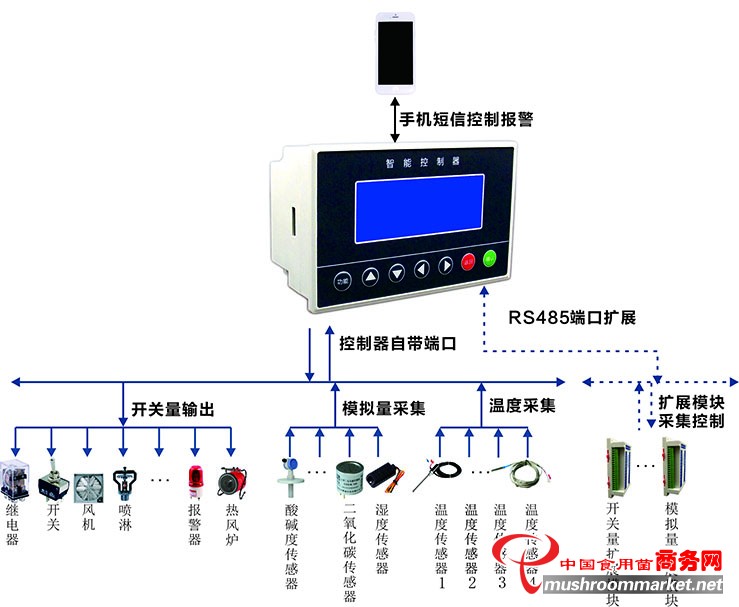

    五、产品应用图
