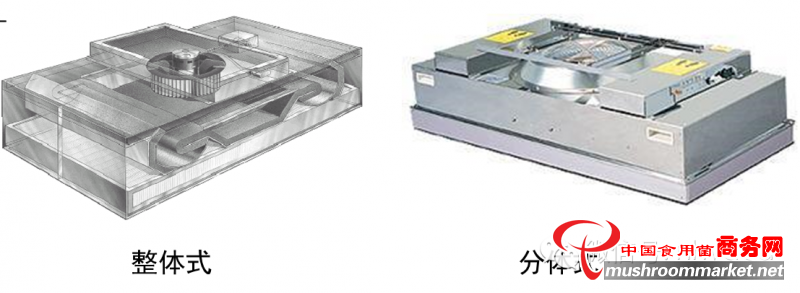

食用菌无尘室净化设备FFU

    更新时间:2020-12-29

    价格

    ¥680.00元/台

    发货地址:暂无

    产品等级:

    内销级

    产品数量:

    1000 台

    有效期:

    长期有效
    • 会员信息
    邱忠娅
    会员级别:[个人会员]
    联系人:邱忠娅
    电话:13509238191
    手机:13509238191
    邮箱:13509238191@qq.com
    • 详情信息
     系统新风量QⅢ计算


    1.满足卫生要求洁净室所需的新风量Q1

    (1)对于室内无明显有害气体发生的一般情况,按《洁净厂房设计规范》每人每小时新风量不得小于40m3计算:Q1-1=人数×40 m3/h。

    (2)对于室内有多种有害气体发生的情况:

    Q1-2= Qa+Qb+…+Qn

    Qa= La/Ta Qb= Lb/Tb … Qn=Ln/Tn

    式中:Qa…Qn——稀释各种有害气体必需的通风量;

    La…Ln——各有害气体的发生量;

    Ta…Tn——各有害气体允许最高浓度

    有害气体允许最高浓度(mg/ m3)

    式中:F1——缝隙面积;

    E1——流量系数通常取0.3~0.5

    v1——漏出风速

    ΔP——室内外压差

    ρ——空气重力密度常取1.2kg/m3。

    以上缝隙法公式计算繁琐,还可以采用另一种换气次数法进行计算,换气次数根据经验值估算,即当洁净室的压差值为5Pa时,压差风量相应的换气次数为1~2h-1,当洁净室的压差值为10Pa时,压差风量相应的换气次数为2~4h-1。因为洁净室压差风量的大小是根据洁净室维护结构的气密性及维持的压差有关,所以在选取换气次数时,对于气密性差的房间可以取上限,对于气密性好的房间可以取下限。

    2. 综上所述保持室内正压新风量:

    Q2= Q2-1+Q2-2+Q2-3

    对正压室要求特别严时,还应在Q2加上开关门和传递窗的漏风量。

    3.满足一定比例的新风量Q3

    当不能确切知道人员数或漏泄情况时,或者在初步方案时作为估计用,可采用新风应占总风量一定比例的方法来确定新风量。按《洁净厂房设计规范》规定,对于乱流洁净室,新风量不应小于总风量的10%~30%,对于单向流洁净室,新风量应不于总送风量的2%~4%。原则是:洁净度越低新风比越大。当然,对于全部用循环风的场合,或者工艺需要或允许时,新风比可不按以上比例取。

    4.补充送风系统漏泄所需的新风量Q4

    Q4=系统送风量×εΣ

    =QⅡ×εΣ

    5.系统新风量QⅢ

    比较ΣQ1、ΣQ2和ΣQ3,取其最大值,“Σ”为各室该风量之和。然后加上系统漏风量Q4,即为系统的最后所需新风量。

    QⅢ=(ΣQ1、ΣQ2、ΣQ3)max+Q4

    四、系统的回风(循环风)量QⅣ的计算

    系统的循环风量应为系统总送风量减去新风量。即:

    QⅣ= QⅡ-QⅢ

    洁净室洁净度校核计算


    洁净室洁净度的计算按均匀分布理论计算,不均匀分布理论计算两种方式。

    1,均匀分布理论计算

    设洁净室系统的基本图示,如图所示:


    系统假设:

    A.认为室内含尘浓度是均匀分布的

    B.设通风稳定

    C.发尘量是常数

    D.大气层浓度也是常数

    E.忽略室内外灰尘的密度和分散度的变化对过滤器效率的影响

    F.忽略灰尘在管路系统和室内的沉降作用等

    则通路上过滤器的总效率为:


    根据上述图示和一系列假设,进入洁净室(www.iwuchen.com)内的尘粒应由3部分组成:

    A.新风带进室内的尘粒:在△t时间内每升空气由新风而增加的尘粒数量为:


    B.由回风带进室内的尘粒:在△t时间内,由回风而增加的尘粒数为:


    C.在△t时间内:室内发尘而使室内每升空气增加的尘粒数量为G*10-3 △t(Pc/L);在△t时间内室内每升空气由通风换气排出的尘粒数量为:


    由以上分析可知,在△t时间内洁净室内含尘浓度的变化为:△Nt=进入的含尘浓度-排出的含尘浓度为:


    根据初始条件,当t=0时,室内的含尘浓度即为洁净室原始含尘浓度N0,将此条件带入上式即可求出积分常数C,之后再带回原式即可求得洁净室含尘浓度瞬间式为:


    应用此式时,需要注意系统中哪些过滤器组合效率是ηn,哪些是ηr,就可以较方便的列出某一系统的稳定式。

    单向流洁净室含尘浓度计算问题:

    单向流洁净室内人的发尘可以不考虑;

    回风带入的尘粒也可忽略。

    多室、有局部净化设备时的含尘浓度计算

    A.多室含尘浓度计算。

    如图,设第一洁净室的含尘浓度N1=3 pc/L,第二洁净室N2=3000pc/L。


    一般多室系统总回风的含尘浓度不会超过该系统最脏的1个洁净室的含尘浓度,就本图而言,则不会超过N2=3000pc/L。若假定3000pc/L就是总回风含尘浓度,即比N1提高1000倍。所以对于多室系统的1室来说,极端情况相当于在回风含尘浓度提出1000倍条件下的单室系统的运行。其含尘浓度平衡方程式为:


    由于回风通路上设有高校过滤器,对于不小于0.5um尘粒的效率达ηr=99.999%,即:


    式中,N:单室系统时的含尘浓度。

    上述分析推导说明,对于末级过滤器的空气净化系统,不管多室还是单室,均可按单室的稳定式求多室各室的稳定含尘浓度。www.iwuchen.com

    B.有局部净化设备时的含尘浓度计算。

    列出稳定状态时的浓度平衡方程式:



    2,不均匀分布理论计算法

    设发尘量是均匀的、稳定的,只是尘粒分布不均匀,即室内区域的浓度差。下面将针对单个送风口的房间的3区不均匀分布模型给予理论分析,如右图所示。


    下表列出了室内尘粒分布的不均匀性和区域间浓度比变化。

    工作区浓度和回风浓度的比率:
